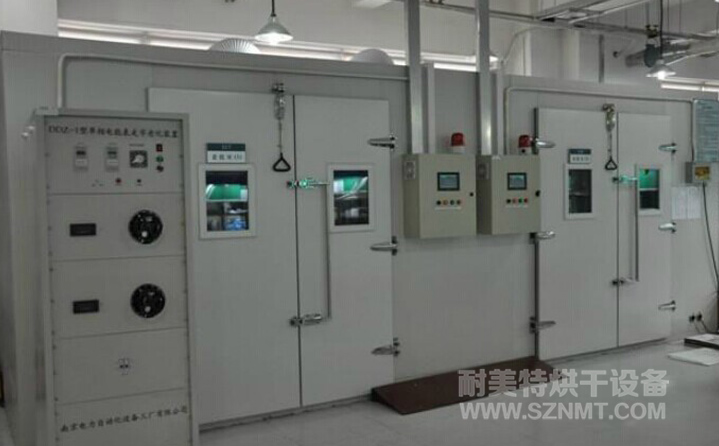

NMT-NH-88液晶屏老化房（合肥京東方）

【液晶屏老化房簡單介紹】

液晶屏老化房采用兩級PID調節加熱量，實現對測試區(產品區)溫度的精確控製，同時溫度控製器可以對測試區任意溫度進行滾動實時顯示,有獨立負載的還可以對負載區的溫度進行監控，防止負載區溫度過高，方便客戶準確掌握測試區溫度情況。

【液晶屏老化房的詳細介紹】

1．主要技術參數：

1.1 溫度範圍：常溫+5℃--50℃(60℃、70℃、80℃、100℃、120℃)

1.2 溫度波動：0.5℃；

1.3 溫度偏差：最大精度±1℃

1.4 房內尺寸：按要求訂製；

1.5 運行方式：溫度可調，恒定運行或程序運行(可選觸摸屏程序運行);

1.6 安裝電源：AC~380V；50 Hz；

1.7 噪音大小：≦65分貝

2：室體結構及用料說明：

2.1 牆體材料：庫體采用雙麵彩鋼保溫庫板(EPS板、聚氨酯板或岩棉板)拚裝而成，板材厚度由老化房本身的需求和客戶的要求雙向進行選擇，庫板板材厚度有50mm、60mm、70mm、100mm等規格，彩鋼板的厚度有0.326mm、0.5mm等規格，整個庫體采用鋼架結構，鋁型材等固定支撐，庫體內外采用鋁型材或不鏽鋼板包邊；(地麵處理部分根據客戶要求)，接合處打密封玻璃膠，有效保證房間的密封性與美觀性。(房體材料的燃燒性能符合《建築材料燃燒性能分級》B2級的規定。

2.2 門洞與視窗設計：根據實際要求

3：風力恒溫係統；

風力管道係統符合《通風與空調工程施工質量驗收規範》GB50243-2002標準，通常采用循環係統、加熱係統和超溫排風係統組成。循環係統、超溫排風係統、加熱係統及配套的風道係統安裝於老化房頂部，不占用其它空間，循環係統采用循環風機和配套風管進行循環，可保證測試區內溫度均（jun1）勻，加熱係統采用電熱器加熱，加熱器放置於老化房頂上循環風道中，四周加防火隔熱材料。采用PID溫度模塊控製，溫度到達產品所需要溫度後，根據室內溫度波動自動調節加熱器功率大小配合保溫庫板的保溫性，使室內溫度精確穩定在所設定溫度數值可在指定的時間內內將室溫加至設定溫度，當溫度升至設定值時加熱器停止加熱.加熱器具有過熱保護裝置(EGO),如客戶自身產品發熱則采用過熱排風係統，發熱量小采用電動百葉自動負壓排風，發熱量大則采用低噪音風機排風，用變頻器控製其轉速。

循環控溫過程：當開機時加熱器開始加熱溫度到達設定值時加熱器停止加熱隨著時間的推移產品區溫度會逐漸上升當溫度超過設定上限時排風係統開始動作將產品區過熱氣體排室外。變頻器會控製室外排風機進行運轉，當溫度下降至設定值下限時風機停止排風，排風係統同時關閉。循環係統在老化產品的過程中始終保持循環狀態，以保證溫度均衡。整套係統動作具有性能穩定，控製精確、溫度波動小，均衡度高、噪音小等特點.

噪音處理：采用低分貝的高品質循環風機，風管采用3mm厚石棉包裹，既保溫又降低噪音，根據聲學原理,所有動態部位采用帆布、彈簧進行軟接處理，力求把噪音降到最低標準.

4：老化房控製係統；

采用兩級PID調節加熱量，實現對測試區(產品區)溫度的精確控製，同時溫度控製器可以對測試區任意溫度進行滾動實時顯示,有獨立負載的還可以對負載區的溫度進行監控，防止負載區溫度過高，方便客戶準確掌握測試區溫度情況。控製係統還設定了各種保護功能，有超溫報警保護、風機故障報警保護、無風報警保護、室內煙氣感應報警保護等，完善的保護功能確保了老化房能長期穩定無故障運行。(可選PLC來控製).

5：產品測試架：(可選)

產品測試架通常根據客戶產品和要求進行設計製。如需負載，則做相對應的負載框架配套生產，一般測試架的設計要求結構穩固合理，操作方便，外形美觀、滿足功能等特點，最大限度的滿足客戶的要求。

6：控製係統設計以及安全保護措施：

6.1電控設計參照《低壓配電設計規範》GB50054-95，《供配電設計規範》GB5002S2-95，《電氣裝置安裝工程接地裝置施工及驗收規範》GB50169-92，使電控設計標準化。

6.2控製係統集成老化功能設計。設計功能控製電櫃，老化所需時間、溫度、各類操作開關可在一個控製電櫃上操作；電櫃麵板設計美觀、操作簡單。

6.3老化過程可全自動控製，具有部分異常自處理功能，讓操作自動化、簡單化。

6.4具有多重保護功能，安全可靠。

a.電熱防幹燒，風機故障或風管內溫度過高時自動切斷循環係統電源，同時警報器報警。

b.電加熱與風機聯動設計，風機未能啟動時加熱器無法單獨啟動，在關閉時電熱與循環風機同時關閉，防止電熱因幹燒而損壞。

c.加熱器連接采用耐高溫線材，300OC不燃燒。

d.室內安裝防爆型照明燈，提高燈泡壽命，防止燈泡爆破。

e.庫體采用難燃保溫材料，保溫性能好，安全係數高。

f.超溫聲光報警功能：老化過程中出現超溫狀況，則亮紅燈，蜂鳴器響起。

g.煙霧報警功能：室內裝有煙感報警器，預防在老化產品的過程中某種原因使產品燃燒而報警，在報警時自動關閉老化房電源。
