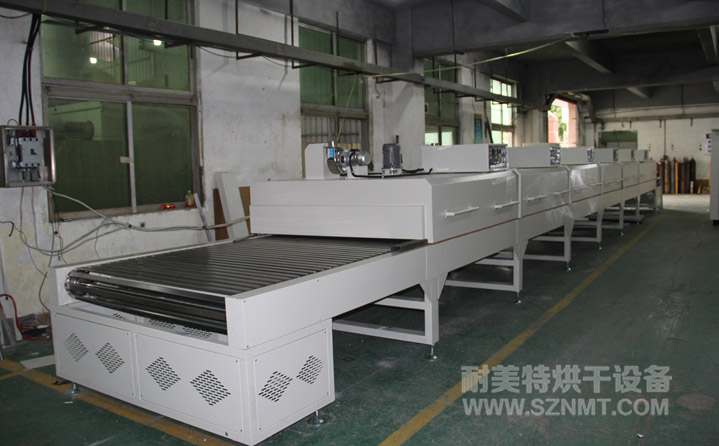

一、金屬板表麵塗層固化紅外線隧道式烘幹爐主要技術參數：
1、內膽尺寸：烘幹區;長13000*淨高150*內寬1600mm；
2、外形尺寸（約）：總長16000mm*總高1340mm*總寬1840mm，地麵到網帶的高度為850mm，內寬為1600mm，進料高度為150mm
烘幹部分總長13000mm，分6段，進料區方向 段長3000mm，其餘5段長2000mm,烘幹區前後設有調節擋板，每段爐蓋可獨立翻起，方便維修
進料部分長1000mm,出料部分長2000mm；
3、溫度範圍：常溫～+280℃可調（使用溫度240℃）；
4、儀表顯示精度：≤±0.1℃；
5、儀表溫度波動度：≤±1℃；
6、溫度均勻度：≤±5℃(空載)；
7、升溫速率：≤8℃/min；
8、外殼溫度：設備在240℃以內，外殼溫度不高於室溫+30℃，爐口及接縫處除外；
9、電源：三相五線製，380V，50HZ；
10、總功率：170KW；
二、金屬板表麵塗層固化紅外線隧道式烘幹爐爐體結構特征
1、外殼材料：采用2mm厚冷軋板（強度、塑性和焊接綜合性能好）折彎焊接製作；
2、內膽材料：采用1.5mm厚304#不鏽鋼板製作；保持內膽清潔無塵，防生鏽、耐腐蝕；
3、爐體底架：采用50*50*1.5mm方通製作，保持爐體內外各個麵的承載強度，並保留熱脹冷縮係數，可防止爐體變形。
4、保溫材料：采用100K加密型矽酸鋁棉，具有不可燃燒，隔熱性強等特點，厚度為120mm, 底部有隔熱層；
5、換氣裝置：爐蓋上麵設有進氣口、排氣口配排風風機，可變頻調速；直徑為Φ90mm，可調節空氣流量，使爐內溫度更加均勻；
6、控製電箱：烘幹區每段爐蓋上設有控製電箱；

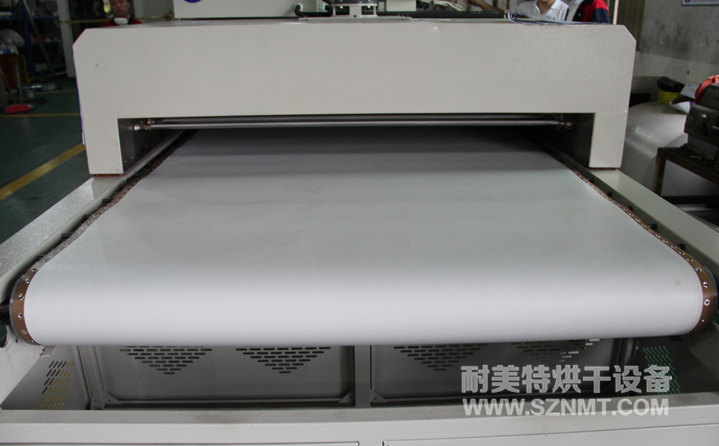

7、傳動部分：采用不鏽鋼折板網帶上鎖鐵氟龍板傳輸，馬達采用0.75KW台灣永坤減速馬達，配1P愛德利變頻器，傳送速度1-4m/min可調；
8、腳杯/腳輪：底部裝有可調節腳杯，方便箱體調節箱體高度；
三、金屬板表麵塗層固化紅外線隧道式烘幹爐控製係統
1、運風馬達：配永元0.75KW運風馬達；
2、輻射加熱：發熱管采用中波紅外線發熱管（雙管帶塗層）；
3、加熱管控製：采用SSR固態繼電器控製每組發熱管；
4、溫度傳感器：歐姆龍3米標準型，K型熱電偶；
四、金屬板表麵塗層固化紅外線隧道式烘幹爐環境條件
1、環境溫度：-5℃～+40℃；
2、相對濕度：≤85%RH；
3、電源：AC380V±10%，50Hz；
五、金屬板表麵塗層固化紅外線隧道式烘幹爐培訓
進行技術培訓
