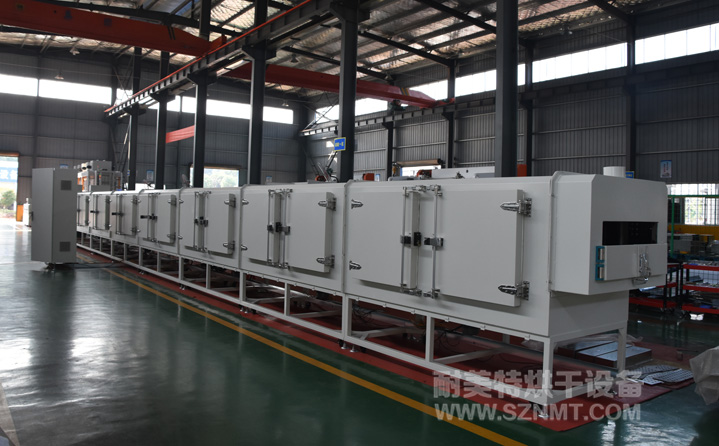

一、鋁帶油漆固化20米紅外線隧道爐主要技術參數
1、烘烤產品：鋁卷0.15-0.3mm厚；
2、工藝目的：油漆固化；
3、使用溫度：300-320度；
4、內膽尺寸：烘幹區;長20000*淨高400*內寬800mm；
5、外形尺寸（約）：總長20600mm*總高2000mm*總寬1100mm，爐體前後裝有急停開關。烘幹部分總長20000mm，分8段獨立控溫，每段長2500mm。1#大爐上料高1520mm；3#大爐上料高1370mm。
6、溫度範圍：常溫～+350℃(可調)；
7、儀表顯示精度：≤±0.1℃；
8、溫度均勻度：≤±5℃(空載)；
9、升溫速率：從常溫升至250℃時間≤40分鍾；
10、總功率：180KW；
二、鋁帶油漆固化20米紅外線隧道爐爐體結構特征
1、外殼材料：采用150mm厚岩棉彩鋼板製作，表麵烤漆，顏色為“電腦灰”；
2、內膽材料：采用1.5mm厚201不鏽鋼板製作；保持內膽清潔無塵，防生鏽、耐腐蝕；
3、爐體底架：采用50*50*1.5mm方通製作，保持爐體內外各個麵的承載強度，並保留熱脹冷縮係數，可防止爐體變形。
4、防爆維護門：每段爐體外側各開兩個維護門，安裝密封膠條，防止漏煙。
5、保溫材料：采用100K加密型矽酸鋁岩棉，具有不可燃燒，隔熱性強等特點，厚度為150mm。
6、腳杯：底部裝有可調節腳杯，方便箱體調節箱體高度；
三、鋁帶油漆固化20米紅外線隧道爐控製係統
1、運風馬達：烘幹區每段配台灣愛德利0.37KW運風馬達1台。
2、風輪：配9寸多翼式風輪；
3、控溫溫控器：采用台達10寸觸摸屏與PLC控製，操作係統集成於前段設備觸摸屏，台達溫控模塊，自帶PID整定，實時記錄每段加熱段各測溫點溫度並可輸出數據。
4、產品測溫：在最後2個溫區底部，各安裝1支紅外線溫度傳感器，共計2支；用於檢測產品的板溫，顯示於觸摸屏界麵上；
四、鋁帶油漆固化20米紅外線隧道爐環境條件
1、環境溫度：-5℃～+40℃；
2、相對濕度：≤85%RH；
3、電源：AC380V±10%，50Hz；
