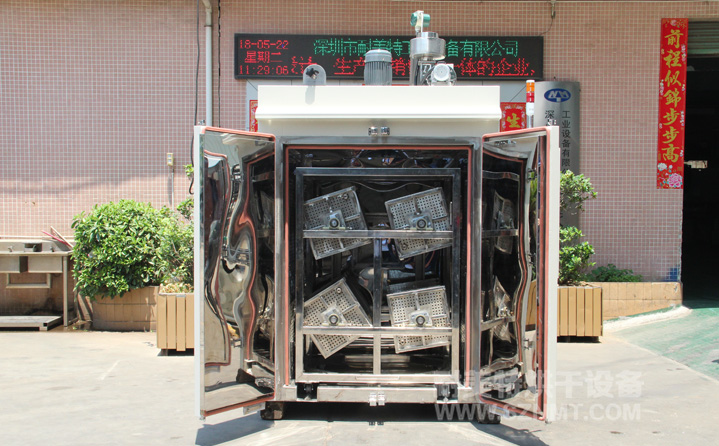

一、旋轉工業烘箱主要技術參數
1、內膽尺寸：內膽尺寸W1200*H1600*D1000mm；
2、外形尺寸（約）：W1600*D1140*H2080(含馬達H2360)mm；
3、溫度範圍：室溫-250℃以內可調；
4、溫度波動度：±1℃；
5、溫度均（jun1）勻度：±3℃；
6、升溫速率：≤8℃/min；
7、外殼溫度：溫升不超過環境+15℃，門周邊除外。
8、循環風方式：水平循環大量強製運風；
9、電源：三相五線製，380V，50HZ；
10、總功率：20KW 左右；
二、旋轉工業烘箱箱體結構特征
1、外殼材料：采用2mm厚Q235冷軋鋼板（強度、塑性和焊接綜合性能好）表麵高溫烤塑（防靜電，耐腐蝕）；
2、內膽材料：采用1.5mm SUS304不鏽鋼板製作，保持內膽清潔無塵、防生鏽、耐腐蝕，易清洗。
3、箱體骨架：采用50*50*3mm角鐵製作，保持箱體內外各個麵的承載強度，並保留熱脹冷縮係數，可防止箱體變形。
4、密封材料：密封條采用矽膠膠條製作，可耐溫不變形，門與內膽采用雙層密封形式，加強密封效果；
5、防爆門：箱體內設有防爆門，當烤箱內部氣體壓力達到0.002-0.006kg/cm2時，防爆門自動打開，排除內部壓力；
三、旋轉工業烘箱控製係統
1、運風馬達：配凱東1.5KW運風馬達；
2、風輪：12寸多翼式不鏽鋼風輪；
3、加熱管：采用不鏽鋼U型發熱管，帶散熱片，可使發熱管溫度均勻散發；
4、空氣加熱方式：由烤箱進氣口過濾後進風至加熱管風槽內，空氣經加熱後在烤箱內部做循環運風，廢氣從排氣口排出；
四、旋轉工業烘箱功能
1、超溫報警：當實際檢測溫度超過超溫保護溫控器設定值時，自動切斷加熱電源，起到雙重保護功能；
2、聲光報警：配帶蜂鳴器的報警燈。
五、旋轉工業烘箱環境條件
1、環境溫度：-5℃-40℃；
2、相對濕度：85%RH；
3、電源：AC380V±10%，50Hz；
六、旋轉工業烘箱培訓
進行技術培訓。
